定压补水设备的选择与设计

编辑:江苏沛德水处理设备有限公司时间:2022-07-12

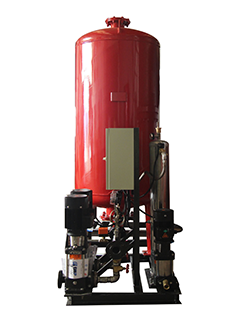

  定压补水设备主要由胶囊恒压罐、水泵、电接点压力表、控制箱、安全阀、底座和连接管道组成。气体的膨胀被用来做功。当系统中的温度升高时,水的体积增加,系统压力增加。这时会有一些水进入胶囊式恒压罐的胶囊,胶囊的膨胀会压缩罐内的气体,直到系统压力和罐内压力达到平衡。

  当系统中的水量减少且系统压力降低时,罐中的气体膨胀,将袋中的水推回到系统中。如果这些补水量仍然不能满足系统的用水需求,水泵就开始补水。水泵的启停动作由系统的电接点压力表和控制箱控制。电触点有两个设定压力点,一个是水泵的启动压力P1,另一个是水泵的停止压力P2。P1和P2分别是系统的zui低恒压点和zui高工作压力。

  当通过球胆恒压罐补水后系统压力达不到P1时,控制箱控制水泵开始向系统补水,当系统压力和罐内压力大于P2时,水泵停止。如果系统压力超过设定的zui大压力值,安全阀将向软水箱或排水系统放水以降低压力。以保持系统的压力平衡。

  定压补水设备的设计要点:

  1定压补水设备的恒压点通常放在系统循环水泵的吸入端。

  2.定压补水设备的管道应为热镀锌钢管或热镀锌无缝钢管。

  3.定压补水设备应配有排水装置,管道系统应配有安全阀、电动压力表等附件。

  4.气压罐和补给泵可组合安装在钢支架上,补给泵扬程应保证补给压力比系统补给点高30~50 kPa3.5补给泵的总每小时流量应为系统水容量的5%,且不应超过10%。
